格来圈(轴用)
一、性能与用途
由一个低磨擦的填充聚四氟乙烯（PTFE）环和O形橡胶密封圈组合而成，O形圈提供足够的
密封预紧力，并对PTFE环的磨耗起补偿作用。PTFE摩擦系数小，动静摩擦系数相近。适用
于高低速往复运动及高压系统的油缸活塞杆密封,起双向密封作用。一般要和导向环配套使
用。轴径小于Φ30的规格，应采用分体式沟槽。
二、材质
轴用格来圈为填充聚四氟乙烯PTFE，O形圈为丁腈橡胶NBR或氟胶FKM。
三、工况条件
耐 压：0-40MPa；
往复速度：≤5m/s；
工作温度：丁晴NBR：-30～+120℃，氟胶FKM：-20～+200℃；
工作介质：液压油、气、水（在磷酸酯液压油中选用氟胶)。
四、设计标准
本系列可参考B+L公司S55043系列。

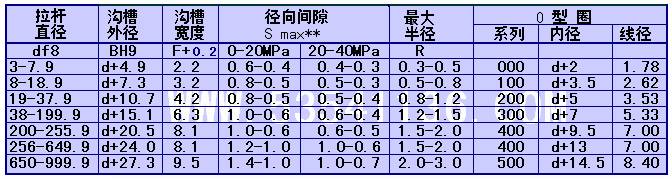

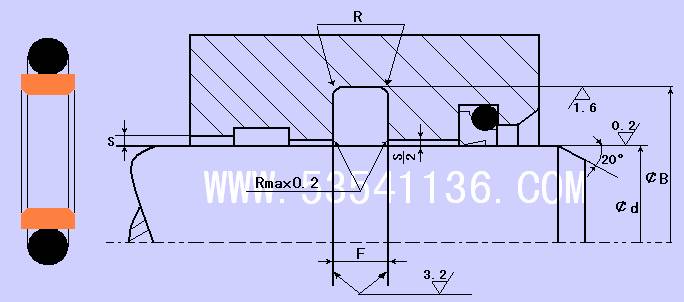

五、结构装置及沟槽尺寸
高压时，S max=H7-f7（缸筒-活塞）。

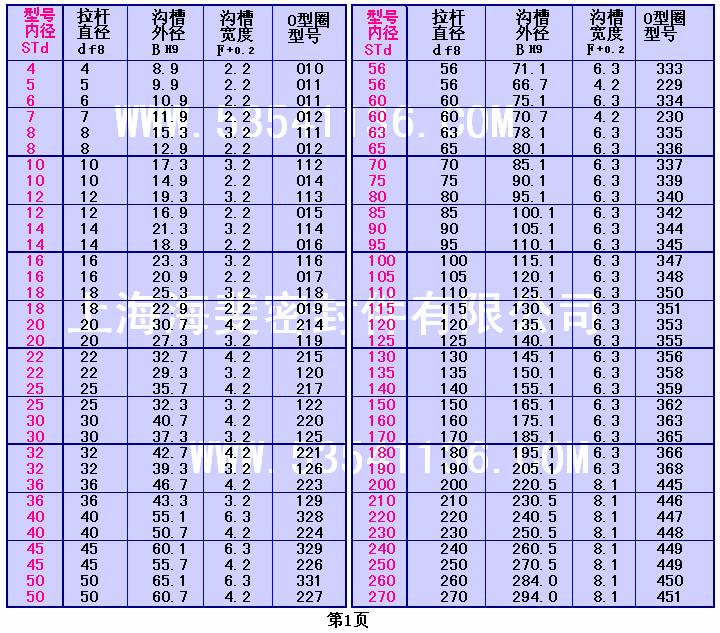

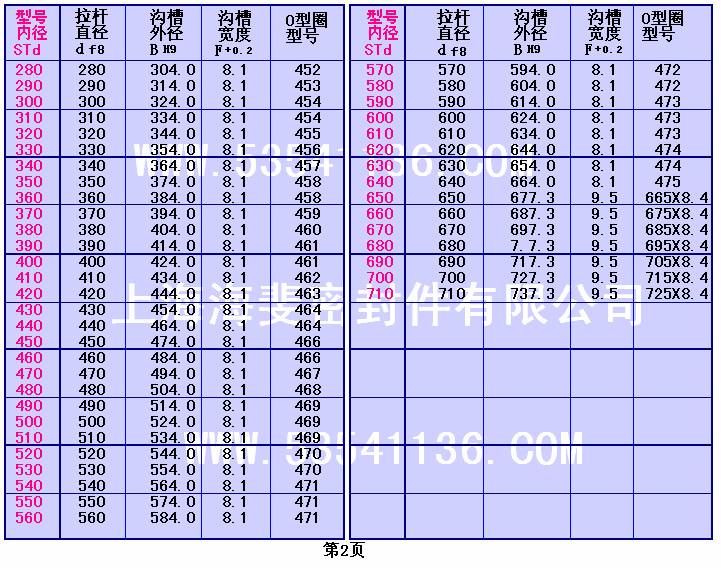

六．轴用格来圈规格尺寸表
 |
:
