    X型圈(星型圈)




X型圈(星型圈)沟槽尺寸及详细规格
X型圈.星型圈.X型密封圈.星型密封圈. X型密封件.星型密封件.X形圈.

星形圈. X形密封圈.星形密封圈. X形密封件.星形密封件



一、概述.
    星形密封圈是四唇口密封,形状类似X,因此又称为X形圈。它是在O形圈基础上性能又作了
    改进和提高,其标准尺寸完全与美国AS 568 A标准的O形圈相同。可代替大部分O形圈场合。
二、优点
    -与O形圈相比,由于星形密封圈在密封唇之间形成润滑容腔,具有较小的摩擦阻力,启动阻力。
    -由于它的飞边位置在截面的凹处,所以密封效果好。
    -非圆形截面,避免在往复运动时产生滚动。
三、技术数据
    星型密封圈的应用范围很广。根据温度、压力和介质选择合适的材料。为了使作为密封元件
    的星形密封圈适应给定应用场合,就应考虑所有的工作参数间的相互制约。在确定应用规范
    时,必须考虑到峰值温度、连续工作温度以及运行周期。在旋转场合,还必须考虑由于摩擦
    热引起的温升。

■ 性能参数

四、作用机理
    星形密封圈是一种自紧密封型的双作用密封元件。径向与轴向上的力取决于系统的压力,随
    着压力的上升,星形密封圈的压缩变形会增大,总的密封力随着提高,从而形成可靠的密封。
五、如何选择星形密封圈
    若已知轴孔的直径,则依据下列准则选择合适的星形密封圈:
    1.静密封或往复直线运动:
    孔用密封:星形密封圈的内径尺寸应当与沟槽相适应,或小于沟槽外径尺寸2%左右。因
    为预压缩产生的预压紧力可以有效地防止星形密封圈的扭曲。
    轴用密封:星形密封圈的内径尺寸应等于或适当大于轴的外径尺寸约0.2~0.3mm,也可
    相对轴的外径尺寸大1%,由此,密封圈可以更容易地安装,同时获得更长的使用寿命。
    2.旋转密封:星形密封圈的内径应比被它密封的轴径约大2~5%。因为密封圈用在旋转运动
    时会摩擦发热,而弹性体受热后会收缩(焦耳效应)。为了使密封圈能有润滑和可靠工
    作,必须选用内径比轴径大的星形圈。
    通常,较小截面的密封圈可以满足静密封的需要,反之,较大截面的密封圈应选来用于
    满足动密封的要求。
    在高压或存在较大挤出间隙的情况下,须选用硬度较高的橡胶材料。最好的方式是加
    PTFE背托环。以防高压挤出破坏。
    材料为邵氏A70的丁腈橡胶N70,其它材料可参照O形圈所用的材料。

■ 安装图

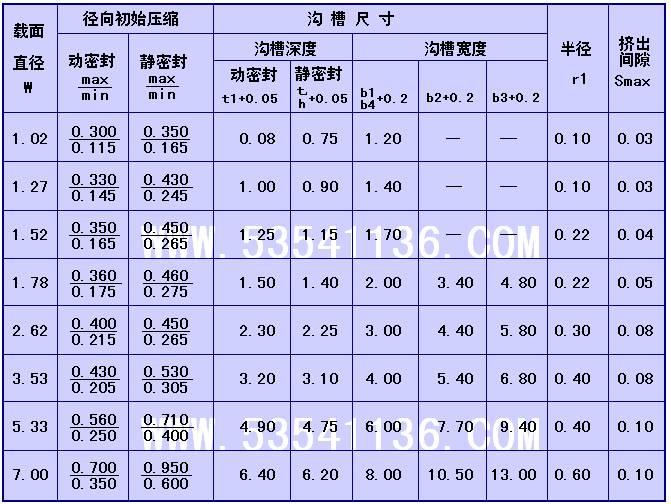

■ 安装尺寸

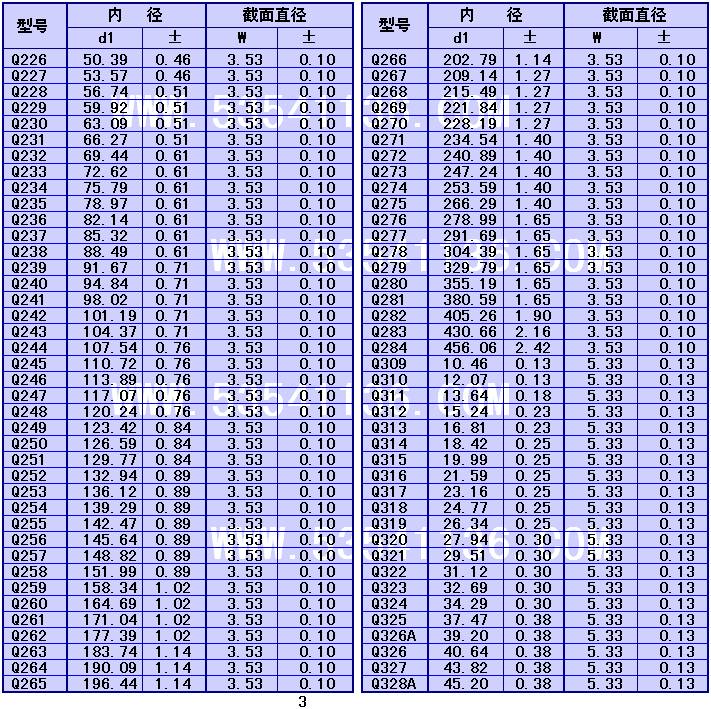

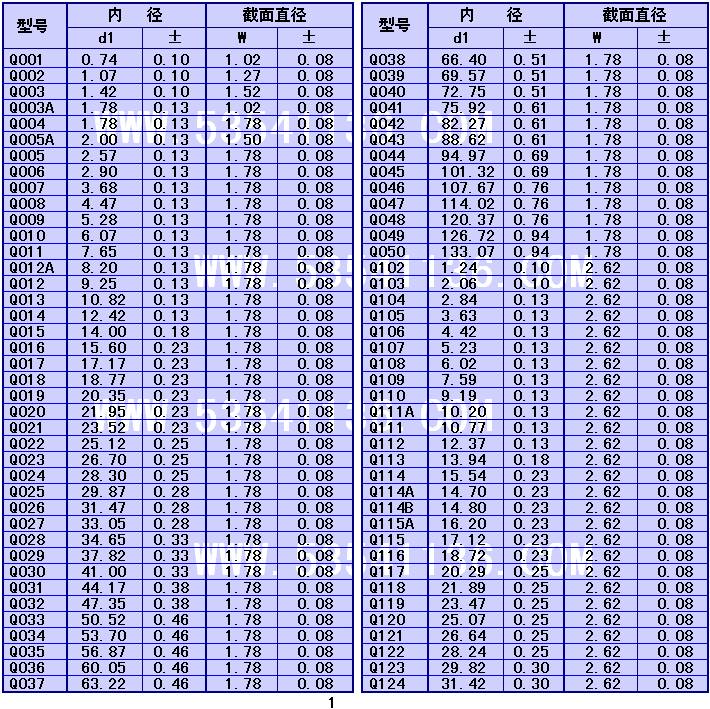

六.星型圈型号及规格尺寸表

如需规格型号不在本目录中.请直接与本公司联系
