    星型O型组合活塞密封AQ5沟槽尺寸与规格表

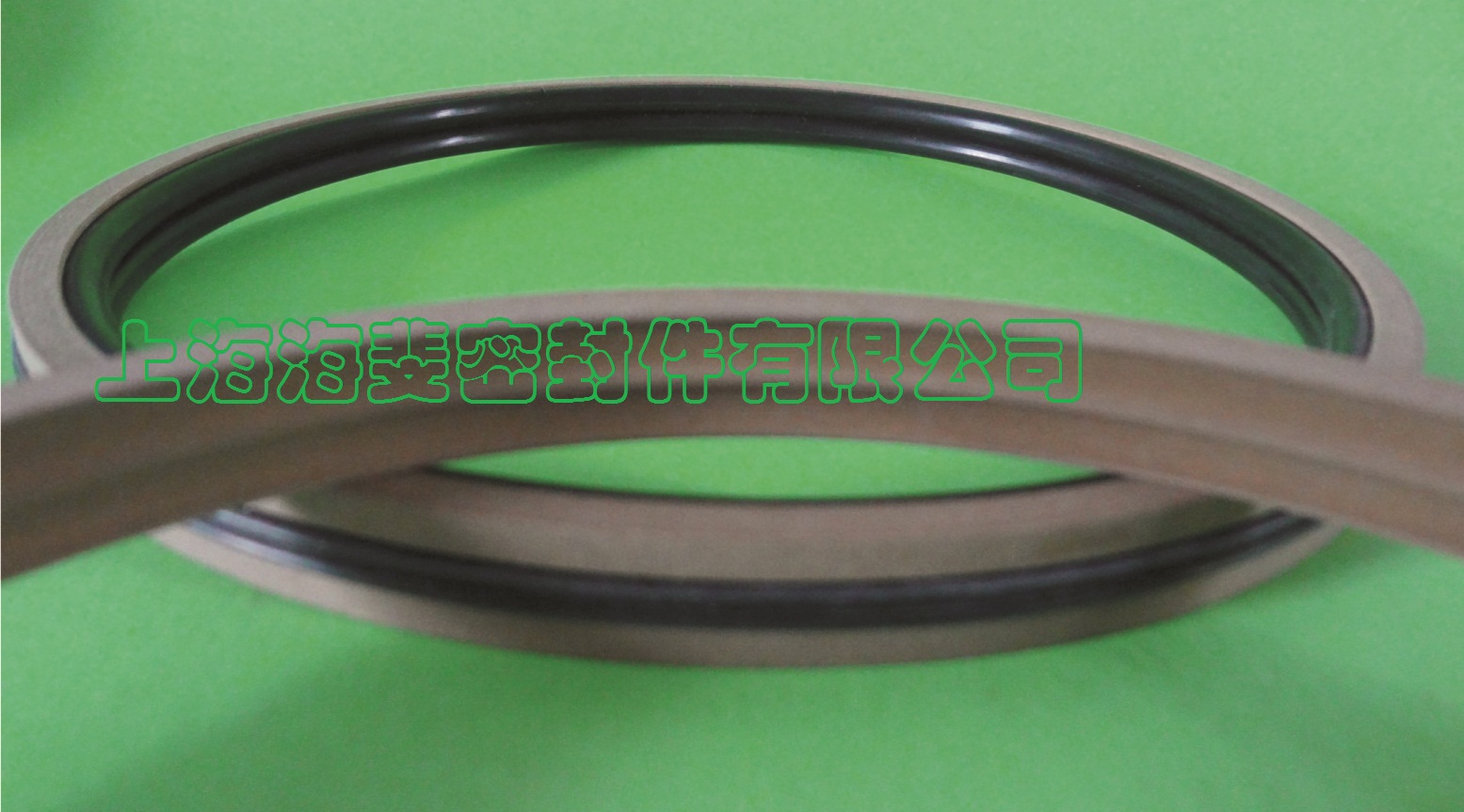

星型O型组合活塞密封AQ5



一.性能与用途

   AQ5型活塞密封是一个由双O型圈施予

点击查看大图

预紧力的PTFE密封环表面安装了有限接触

点的星型圈弹性体。由于它结合了密封体

材料地摩擦性能及橡胶弹性体的良好密封

性能,这种优化设计大大降低了摩擦力,

并且使泄漏得到最小化。该型号密封件保

存了聚四氟乙烯密封件的低摩擦、耐高压、高速度特点,又有橡胶的密封特征。适用于需

要将两种介质分离(例如:液体/液体或液体/气体)的场合或一些速度较快、压力高,且需

保压的场合。可用为双向运动的活塞式蓄能器以及位置控制油缸,夹持油缸等的密封元件,

可用于机床、压机、轧机、鞋机、蓄能器、稳定器、重型悬挂油缸等。特别推进用于重载及

大直径应用场合。

二.特点

◇在需要将两种介质分离(例如:液体/液体或液体/气体)的场合,密封效率高

◇集低摩擦与高弹性于一身,具有双重安全性

◇高压应用场合,滑动性能好

◇气体渗透率低

◇滑动性能好、无爬行

◇沟槽结构简单,安装简单

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    O型圈: 丁腈橡胶(NBR)或氟橡胶(FKM)
    星型圈: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

3 m/s

0 ~ 60 Mpa

-30℃ ~ +200℃
(取决于O(星)型圈材料)

所有普通的液压油(包括生物油和气体) ,取决于O(星)型圈材料

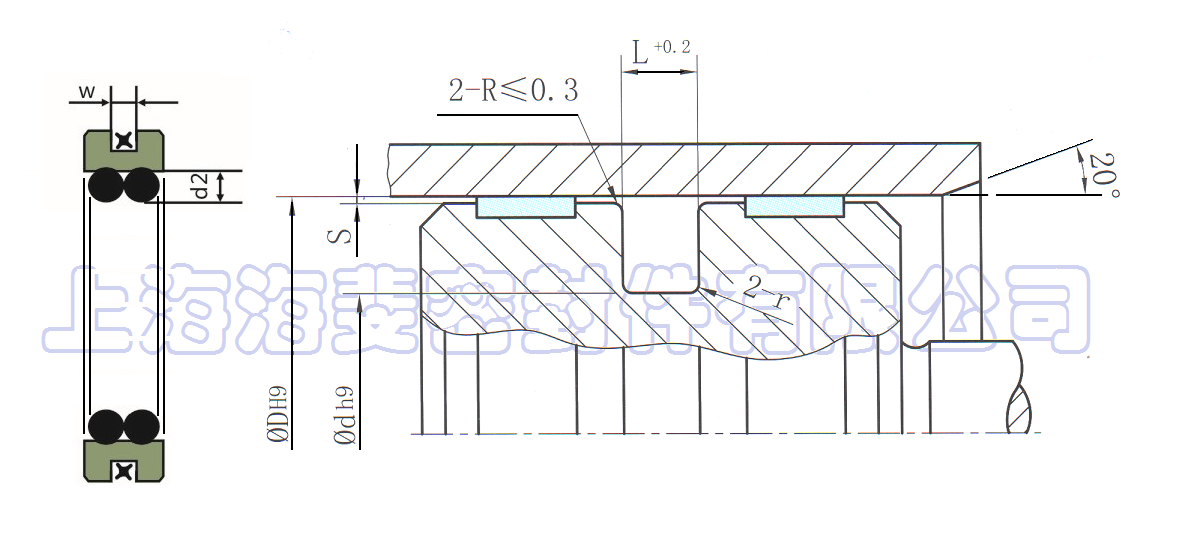

五.活塞密封AQ5产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

    活塞密封AQ5安装尺寸

缸径D H9

沟槽
直径

沟槽
宽度

圆角

最大径向间隙S max

O型圈截面

星型圈截面

标准规格

重型

d h9

L+0.2

r

10 Mpa

20 Mpa

30 Mpa

d2

W

40-79.9

25-140

D-10.0

6.3

0.6

0.30

O.20

0.15

2.62

1.78

80-132.9

50-250

D-13.0

8.3

1.0

0.40

0.30

0.15

3.53

2.62

133-462.9

100-480

D-18.0

12.3

1.3

0.40

0.30

0.20

5.33

3.53

463-700

425-700

D-31.0

16.3

1.8

0.50

0.40

0.30

6.99

5.33

六.活塞密封AQ5规格表 (单位:mm)
订货号
缸径
沟槽直径
沟槽宽度
D h9
d h9
L +0.2
AQ5-0400
40
30
6.3
AQ5-0420
42
32
6.3
AQ5-0450
45
35
6.3
AQ5-0480
48
38
6.3
AQ5-0500
50
40
6.3
AQ5-0520
52
42
6.3
AQ5-0550
55
45
6.3
AQ5-0600
60
50
6.3
AQ5-0630
63
53
6.3
AQ5-0650
65
55
6.3
AQ5-0700
70
60
6.3
AQ5-0750
75
65
6.3
AQ5-0800
80
67
8.3
AQ5-0850
85
72
8.3
AQ5-0900
90
77
8.3
AQ5-0950
95
82
8.3
AQ5-1000
100
87
8.3
AQ5-1050
105
92
8.3
AQ5-1100
110
97
8.3
AQ5-1150
115
102
8.3
AQ5-1200
120
107
8.3
AQ5-1250
125
112
8.3
AQ5-1300
130
117
8.3
AQ5-1350
135
117
12.3
AQ5-1400
140
122
12.3
AQ5-1500
150
132
12.3
AQ5-1600
160
142
12.3
AQ5-1700
170
152
12.3
AQ5-1800
180
162
12.3
AQ5-1900
190
172
12.3
AQ5-2000
200
182
12.3
AQ5-2100
210
192
12.3
AQ5-2200
220
202
12.3
AQ5-2300
230
212
12.3
AQ5-2400
240
222
12.3
AQ5-2500
250
232
12.3
AQ5-2600
260
242
12.3
AQ5-2700
270
252
12.3
AQ5-2800
280
262
12.3
AQ5-2900
290
272
12.3
AQ5-3000
300
282
12.3
AQ5-3100
310
292
12.3
AQ5-3200
320
302
12.3
AQ5-3300
330
312
12.3
AQ5-3500
350
332
12.3
AQ5-3600
360
342
12.3
AQ5-3700
370
352
12.3
AQ5-3800
380
362
12.3
AQ5-3900
390
372
12.3
AQ5-4000
400
382
12.3
AQ5-4200
420
402
12.3
AQ5-4500
450
432
12.3
AQ5-4800
480
449
16.3
AQ5-5000
500
469
16.3
AQ5-5500
550
519
16.3
AQ5-6000
600
569
16.3
AQ5-6300
630
599
16.3
AQ5-6500
650
619
16.3
AQ5-6800
680
649
16.3
AQ5-7000
700
669
16.3
AQ5-8000
800
769
16.3

如需规格型号不在本目录中.请直接与本公司联系
