    孔用T型格来圈GNT沟槽尺寸与规格表




孔用T型格来圈GNT



一.性能与用途

    由一个抗磨的填充聚四氟乙烯(PTFE)环

和O形橡胶密封圈组成。O形圈提供预紧力,可

可对PTFE方形环的磨损起补偿作用。液压系统

.往复运动,在高压和低压及高频工况下的双

向活塞密封。适用在长及短行程的情况,并在

范围较大的流体和高温场合,可适合较大的活

塞间隙。(孔径小于40的规格,应采用分体式

沟槽)。例如用在注塑机.推土机.农业机械,压

机和其他机床等。

二.特点

◇良好的动静密封性能

◇可允许较大的挤出间隙,视应用场合而定,故可降低加工费用

◇由于较大的挤出间隙,在有污物的介质中也能安全使用

◇摩擦小,无爬行现象

◇沟槽简单,可用于整体式活塞

◇由于可采用较多种类的材料,所以对工作条件的适应性强

◇适于新环境安全的液压油(生物油)

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

15 m/s

0 ~ 60 Mpa

-30℃ ~ +260℃
(取决于O型圈材料)

石油基液压油.难燃液压液.环保安全液压液(生物油).水和其它

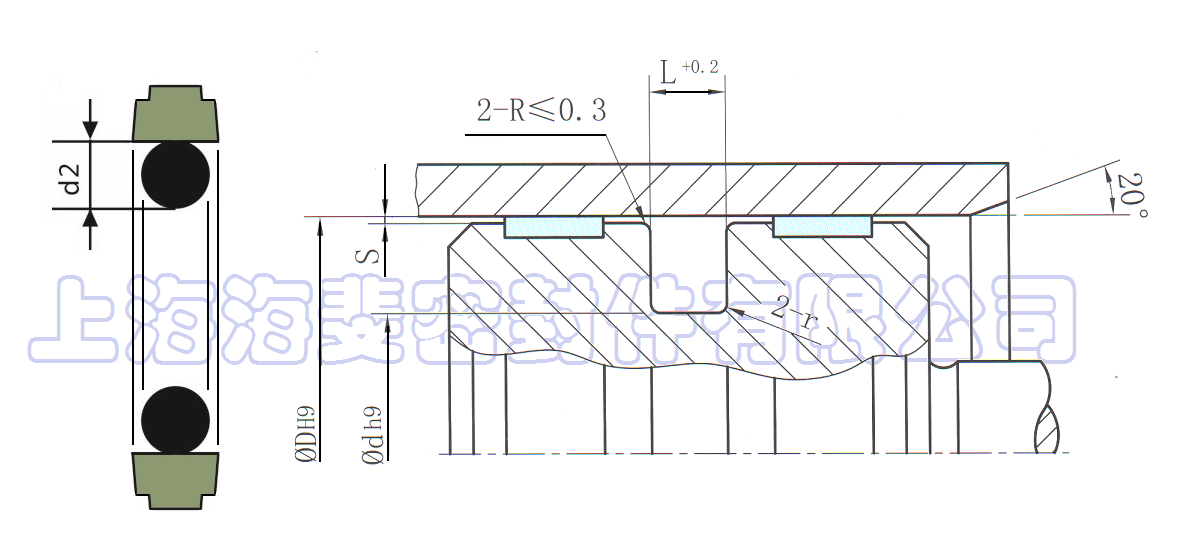

五.孔用T型格来圈(GNT)产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

    孔用T型格来圈(GNT)安装尺寸

缸径D H9

沟槽直径

沟槽宽度

圆角

最大径向间隙S max

O型圈截面

标准规格

轻型

重型

d h9

L+0.2

r

10 Mpa

20 Mpa

30 Mpa

d2

8-14.9

15-39.9

-

D-4.9

2.2

0.4

0.3

0.2

0.15

1.78

15-39.9

40-79.9

-

D-7.5

3.2

0.6

0.4

0.25

0.15

2.62

40-79.9

80-132.9

15-39.9

D-11.0

4.2

1.0

0.4

0.25

0.2

3.53

80-132.9

133-329.9

40-79.9

D-15.5

6.3

1.3

0.5

0.3

0.2

5.33

133-329.9

330-669.9

80-132.9

D-21.0

8.1

1.8

0.6

0.35

0.25

6.99

330-669.9

670-999.9

133-329.9

D-24.5

8.1

1.8

0.6

0.35

0.25

6.99

670-999.9

≥1000

330-669.9

D-28.0

9.5

2.5

0.7

0.5

0.3

8.4

≥1000

-

670-999.9

D-38.0

13.8

3.0

1.0

0.7

0.6

12.00

六.孔用T型格来圈(GNT)规格表 (单位:mm)
订货号
缸径
沟槽直径
沟槽宽度
D h9
d h9
L +0.2
GNT 0200
20
12.5
3.2
GNT 0250
25
17.5
3.2
GNT 0300
30
22.5
3.2
GNT 0350
35
27.5
3.2
GNT 0380
38
30.5
3.2
GNT 0400
40
29
4.2
GNT 0450
45
34
4.2
GNT 0500
50
39
4.2
GNT 0550
55
44
4.2
GNT 0600
60
49
4.2
GNT 0650
65
54
4.2
GNT 0700
70
59
4.2
GNT 0750
75
64
4.2
GNT 0800
80
64.5
6.3
GNT 0900
90
74.5
6.3
GNT 0950
95
79.5
6.3
GNT 1000
100
84.5
6.3
GNT 1100
110
94.5
6.3
GNT 1200
120
104.5
6.3
GNT 1300
130
114.5
6.3
GNT 1400
140
119
8.1
GNT 1500
150
129
8.1
GNT 1600
160
139
8.1
GNT 1700
170
149
8.1
GNT 1800
180
159
8.1
GNT 2000
200
179
8.1
GNT 2200
220
199
8.1
GNT 2500
250
229
8.1
GNT 2800
280
259
8.1
GNT 3000
300
279
8.1
GNT 3200
320
299
8.1
GNT 3500
350
325.5
8.1
GNT 3800
380
355.5
8.1
GNT 4000
400
375.5
8.1
GNT 4200
420
395.5
8.1
GNT 4500
450
425.5
8.1
GNT 4800
480
455.5
8.1
GNT 5000
500
475.5
8.1
GNT 5200
520
495.5
8.1
GNT 5500
550
525.5
8.1
GNT 5800
580
555.5
8.1
GNT 6000
600
575.5
8.1
GNT 6200
620
595.5
8.1
GNT 6500
650
625.5
8.1
GNT 6800
680
652
9.5
GNT 7000
700
672
9.5
GNT 7500
750
722
9.5
GNT 7800
780
752
9.5
GNT 8000
800
722
9.5
GNT 9000
900
872
9.5
GNT 9500
950
922
9.5
GNT 10000
1000
962
13.8
GNT 12000
1200
1062
13.8
GNT 13000
1300
1262
13.8
GNT 14000
1400
1362
13.8
GNT 15000
1500
1462
13.8

如需规格型号不在本目录中.请直接与本公司联系
