    孔用超薄型格莱圈.孔用滑靴密封圈.PDD/SPGC沟槽尺寸与规格表




孔用滑靴密封圈PDD/SPGC(孔用超薄型格莱圈)



一.性能与用途

    孔用滑靴密封圈是由一个PTFE滑环和一个

23455

作为预紧元件的橡胶O型圈组成。可装在现有

的O型圈沟槽中,显示出良好的摩擦特性,无

爬行启动和优异的干摩擦性能。是一种适用于

轻型或中型工业液压系统或气动设备的双向作

用往复密封件。

二.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
三.工况条件

速    度

压力范围

温度范围

介    质

1.5 m/s

0 ~ 35 Mpa

-30℃ ~ +260℃
(取决于O型圈材料)

通用石油基液压油,水、乙二醇液压油,油-水乳化型液压油

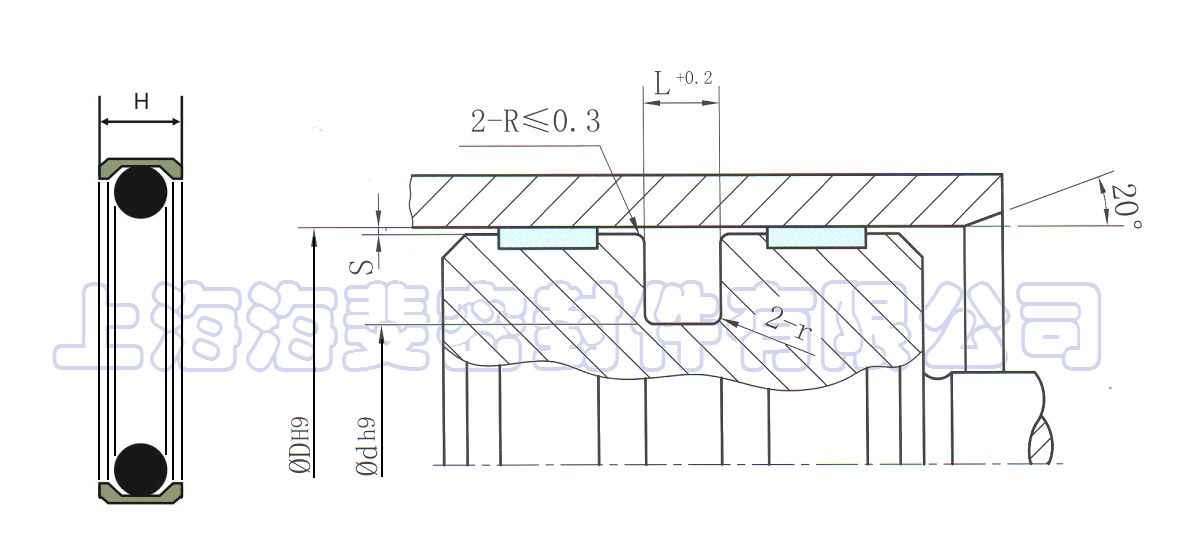

四.孔用超薄型格莱圈产品按装结构图及沟槽尺寸 (单位:mm)



点击查看大图

    SPGC型安装尺寸

缸径

沟槽直径

沟槽宽度

高度

最大径向间隙S max

O型圈截面

D H9

d h9

L+0.2

H

10 Mpa

20 Mpa

30 Mpa

d2

6-13.9

D-3

2.5

2.3

0.3

0.2

0.1

1.9

14-26.9

D-4

3.2

3.0

0.4

0.25

0.1

2.4

27-56.9

D-6

4.7

4.4

0.4

0.25

0.2

3.1

57-160.9

D-10

7.5

7.0

0.5

0.3

0.2

5.7

161-500.9

D-15

11.0

10.5

0.7

0.5

0.3

8.4

    PDD型安装尺寸

缸径

沟槽直径

沟槽宽度

高度

最大径向间隙S max

O型圈截面

D H9

d h9

L+0.2

H

10 Mpa

20 Mpa

30 Mpa

d2

8-13.9

D-2.9

2.4

2.2

0.3

0.2

0.1

1.78

14-24.9

D-4.5

3.6

3.3

0.4

0.25

0.1

2.62

25-45.9

D-6.2

4.8

4.5

0.4

0.25

0.2

3.53

46-124.9

D-9.4

7.1

6.8

0.5

0.3

0.2

5.33

125-400.9

D-12.2

9.5

9.0

0.7

0.5

0.3

6.99

五.孔用超薄型格莱圈规格表 (单位:mm)
孔用超薄型格莱圈SPGC|孔用滑靴密封圈PDD|上海海斐密封件有限公司

订货号

缸径

沟槽直径

沟槽宽度



订货号

缸径

沟槽直径

沟槽宽度

D H9

d h9

L+0.2

D H9

d h9

L+0.2

SPGC 0060

6

3

2.5

PDD 0060

6

3.1

2.4

SPGC 0070

7

4

2.5

-

-

-

-

SPGC 0080

8

5

2.5

PDD 0080

8

5.1

2.4

SPGC 0090

9

6

2.5

PDD 0090

9

6.1

2.4

SPGC 0100

10

7

2.5

PDD 0100

10

7.1

2.4

SPGC 0110

11

8

2.5

-

-

-

-

SPGC 0120

12

9

2.5

PDD 0120

12

9.1

2.4

SPGC 0130

13

10

2.5

-

-

-

-

SPGC 0140

14

10

3.2

PDD 0140

14

9.5

3.6

SPGC 0150

15

11

3.2

PDD 0150

15

10.5

3.6

SPGC 0152

15.2

11.2

3.2

-

-

-

-

SPGC 0160

16

12

3.2

PDD 0160

16

11.5

3.6

SPGC 0165

16.5

12.5

3.2

-

-

-

-

SPGC 0180

18

14

3.2

PDD 0180

18

13.5

3.6

SPGC 0190

19

15

3.2

-

-

-

-

SPGC 0200

20

16

3.2

PDD 0200

20

15.5

3.6

SPGC 0220

22

18

3.2

PDD 0220

22

17.5

3.6

SPGC 0240

24

20

3.2

PDD 0240

24

19.5

3.6

SPGC 0250

25

21

3.2

PDD 0250

25

18.8

4.8

SPGC 0260

26

22

3.2

-

-

-

-

SPGC 0280

28

22

4.7

PDD 0280

28

21.8

4.8

SPGC 0284

28.4

22.4

4.7

-

-

-

-

SPGC 0300

30

24

4.7

PDD 0300

30

23.8

4.8

SPGC 0310

31

25

4.7

-

-

-

-

SPGC 0315

31.5

25.5

4.7

-

-

-

-

SPGC 0320

32

26

4.7

PDD 0300

32

25.8

4.8

SPGC 0340

34

28

4.7

-

-

-

-

SPGC 0350

35

29

4.7

PDD 0350

35

28.8

4.8

SPGC 0355

35.5

29.5

4.7

-

-

-

-

SPGC 0360

36

30

4.7

-

-

-

-

SPGC 0370

37

30

4.7

-

-

-

-

SPGC 0375

37.5

31.5

4.7

-

-

-

-

SPGC 0380

38

32

4.7

-

-

-

-

SPGC 0400

40

34

4.7

PDD 0400

40

33.8

4.8

SPGC 0410

41

35

4.7

-

-

-

-

SPGC 0415

41.5

35.5

4.7

-

-

-

-

SPGC 0420

42

36

4.7

PDD 0420

42

35.8

4.8

SPGC 0440

44

38

4.7

-

-

-

-

SPGC 0450

45

39

4.7

PDD 0450

45

38.8

4.8

SPGC 0460

46

40

4.7

-

-

-

-

SPGC 0470

47

41

4.7

-

-

-

-

SPGC 0480

48

42

4.7

PDD 0480

48

38.6

7.1

SPGC 0500

50

44

4.7

PDD 0500

50

40.6

7.1

SPGC 0510

51

45

4.7

-

-

-

-

SPGC 0520

52

46

4.7

PDD 0520

52

42.6

7.1

SPGC 0540

54

48

4.7

-

-

-

-

SPGC 0550

55

49

4.7

PDD 0550

55

45.6

7.1

SPGC 0560

56

50

4.7

PDD 0560

56

46.6

7.1

SPGC 0580

58

48

7.5

-

-

-

-

SPGC 0600

60

50

7.5

PDD 0600

60

50.6

7.1

SPGC 0620

62

52

7.5

-

-

-

-

SPGC 0630

63

53

7.5

PDD 0630

63

53.6

7.1

SPGC 0650

65

55

7.5

PDD 0650

65

55.6

7.1

SPGC 0660

66

56

7.5

-

-

-

-

SPGC 0680

68

58

7.5

-

-

-

-

SPGC 0700

70

60

7.5

PDD 0700

70

60.6

7.1

SPGC 0720

72

62

7.5

-

-

-

-

SPGC 0730

73

63

7.5

-

-

-

-

SPGC 0750

75

65

7.5

-

-

-

-

SPGC 0770

77

67

7.5

-

-

-

-

SPGC 0800

80

70

7.5

PDD 0800

80

70.6

7.1

SPGC 0810

81

71

7.5

-

-

-

-

SPGC 0850

85

75

7.5

PDD 0850

85

75.6

7.1

SPGC 0900

90

80

7.5

PDD 0900

90

80.6

7.1

SPGC 0950

95

85

7.5

PDD 0950

95

85.6

7.1

SPGC 1000

100

90

7.5

PDD 1000

100

90.6

7.1

SPGC 1050

105

95

7.5

PDD 1050

105

95.6

7.1

SPGC 1100

110

100

7.5

PDD 1100

110

100.6

7.1

SPGC 1120

112

102

7.5

-

-

-

-

SPGC 1150

115

105

7.5

PDD 1150

115

105.6

7.1

SPGC 1200

120

110

7.5

PDD 1200

120

110.6

7.1

SPGC 1220

122

112

7.5

-

-

SPGC 1250

125

115

7.5

PDD 1250

125

111.8

9.5

SPGC 1300

130

120

7.5

PDD 1300

130

117.8

9.5

SPGC 1350

135

125

7.5

PDD 1350

135

122.8

9.5

SPGC 1400

140

130

7.5

PDD 1400

140

127.8

9.5

SPGC 1420

142

132

7.5

-

-

-

-

SPGC 1450

145

135

7.5

-

-

-

-

SPGC 1500

150

140

7.5

PDD 1500

150

137.8

9.5

SPGC 1550

155

145

7.5

-

-

-

-

SPGC 1600

160

150

7.5

PDD 1600

160

147.8

9.5

SPGC 1650

165

150

11

-

-

-

-

SPGC 1700

170

155

11

PDD 1700

170

157.8

9.5

SPGC 1750

175

160

11

-

-

-

-

SPGC 1800

180

165

11

PDD 1800

180

167.8

9.5

SPGC 1850

185

170

11

-

-

-

-

SPGC 1900

190

175

11

PDD 1900

190

177.8

9.5

SPGC 1950

195

180

11

-

-

-

-

SPGC 2000

200

185

11

PDD 2000

200

187.8

9.5

SPGC 2050

205

190

11

-

-

-

-

SPGC 2100

210

195

11

PDD 2100

210

197.8

9.5

SPGC 2150

215

200

11

-

-

-

-

SPGC 2200

220

205

11

PDD 2200

220

207.8

9.5

SPGC 2240

224

209

11

-

-

-

-

SPGC 2250

225

210

11

-

-

-

-

SPGC 2300

230

215

11

PDD 2300

230

217.8

9.5

SPGC 2350

235

220

11

-

-

-

-

SPGC 2400

240

225

11

PDD 2400

240

227.8

9.5

SPGC 2450

245

230

11

-

-

-

-

SPGC 2500

250

235

11

PDD 2500

250

237.8

9.5

SPGC 2550

255

240

11

-

-

-

-

SPGC 2600

260

245

11

-

-

-

-

SPGC 2650

265

250

11

-

-

-

-

SPGC 2700

270

255

11

-

-

-

-

SPGC 2750

275

260

11

-

-

-

-

SPGC 2800

280

265

11

PDD 2800

280

267.8

9.5

SPGC 2850

285

270

11

-

-

-

-

SPGC 2900

290

275

11

-

-

-

-

SPGC 2950

295

280

11

-

-

-

-

SPGC 3000

300

285

11

PDD 3000

300

287.5

9.5

SPGC 3050

305

290

11

-

-

-

-

SPGC 3100

310

295

11

-

-

-

-

SPGC 3150

315

300

11

-

-

-

-

SPGC 3200

320

305

11

PDD 3200

320

307.8

9.5

SPGC 3300

330

315

11

-

-

-

-

SPGC 3350

335

320

11

-

-

-

-

SPGC 3500

350

335

11

PDD 3500

350

337.8

9.5

SPGC 3550

355

340

11

-

-

-

-

SPGC 3700

370

355

11

-

-

-

-

SPGC 3750

375

360

11

-

-

-

-

SPGC 3900

390

375

11

-

-

-

-

SPGC 4000

400

385

11

PDD 4000

400

387.5

9.5

SPGC 4100

410

395

11

-

-

-

-

SPGC 4200

420

405

11

PDD 4200

420

407.8

9.5

SPGC 4300

430

415

11

-

-

-

-

SPGC 4400

440

425

11

-

-

-

-

SPGC 4500

450

435

11

PDD 4500

450

437.8

9.5

SPGC 4600

460

445

11

-

-

-

-

SPGC 4700

470

455

11

SPGC 4800

480

465

11

-

-

-

-

SPGC 4900

490

475

11

-

-

-

-

SPGC 5000

500

485

11

-

-

-

-

SPGC 5100

510

495

11

-

-

-

-

SPGC 5200

520

505

11

-

-

-

-

SPGC 5300

530

515

11

-

-

-

-

SPGC 5400

540

525

11

-

-

-

-

SPGC 5500

550

535

11

-

-

-

-

如需规格型号不在本目录中.请直接与本公司联系
