    GDA组合密封|活塞密封圈沟槽尺寸与规格表




GDA组合密封/活塞密封圈



一.性能与用途

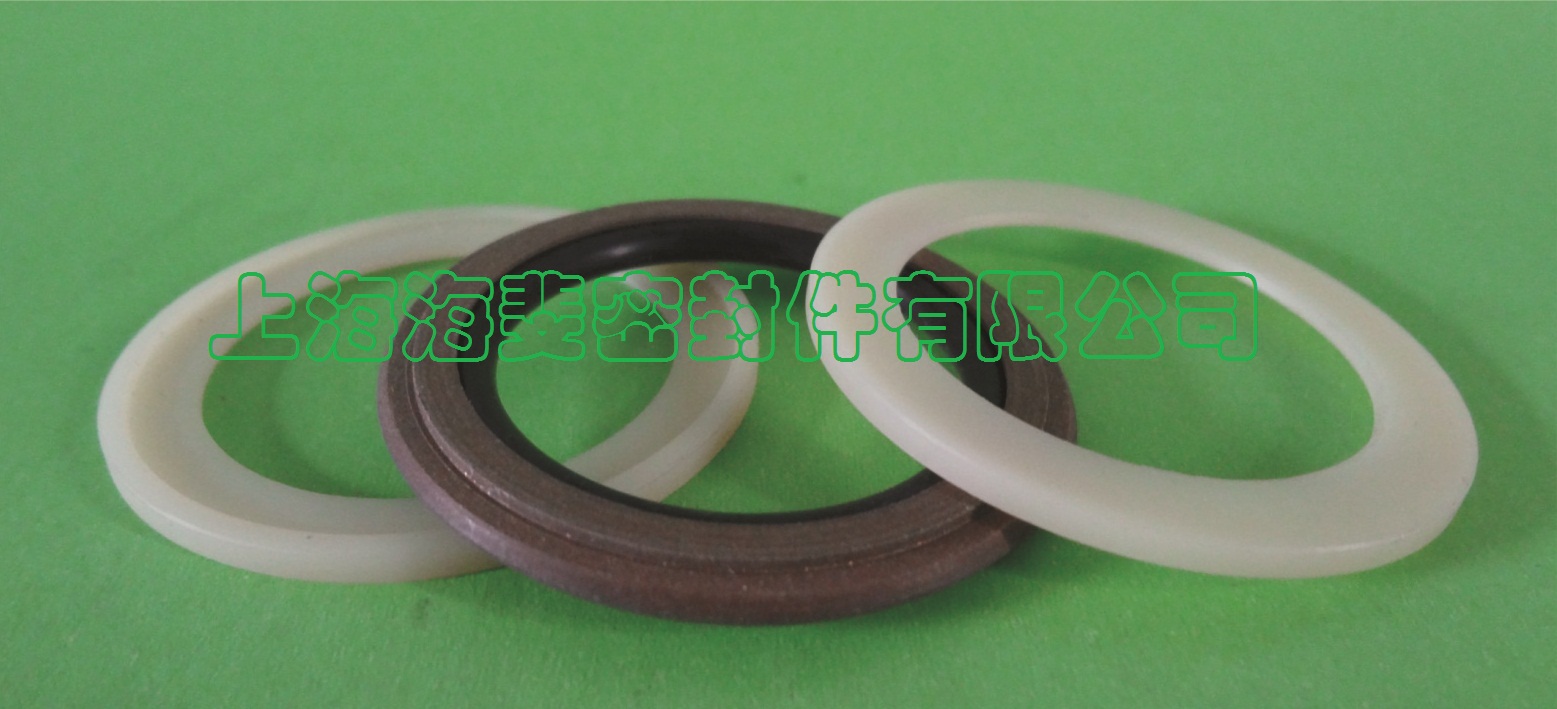

    GDA组合密封由一个密封环、二个L

点击查看大图

型POM或PA支撑环和一个施力的O型圈组成

活塞组合密封。支撑环起支撑和引导作用

,以确保紧密的密封环境。滑环依靠O型圈

的施力紧压活塞,提供密封作用。可在矿

物油,水基润滑液、改性水基润滑液和其

他液体中使用。

二.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
    挡 圈: 尼龙PA或聚甲醛POM
三.工况条件

速    度

压力范围

温度范围

介    质

1 m/s

0 ~ 45 Mpa

-30℃ ~ +200℃
(取决于密封圈材料)

石油基液压油、难燃液压液、水和其它,取决于密封圈材质

四.GDA组合密封产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

    GDA组合密封安装尺寸

孔径

沟槽直径

沟槽宽度

高度

最大径向间隙S max

O型圈截面

D H9

d h9

L+0.2

h

10 Mpa

20 Mpa

30 Mpa

d2

<96

D-16.8

8

7.5

0.45

0.40

0.30

3.53

96-190

D-20.0

10

9.5

0.55

0.45

0.35

6.99

191-380

D-28.0

13

12.5

0.60

0.50

0.40

8.40

381-1000

D-36.0

20

19.5

0.80

0.60

0.50

12.00

五.GDA组合密封规格表 (单位:mm)
订货号
孔径
沟槽直径
沟槽宽度
高度
e
D h9
d h9
L +0.2
H
GDA 0400
40
23.2
8
7.5
7
GDA 0450
45
28.2
8
7.5
7
GDA 0500
50
33.2
8
7.5
7
GDA 0560
56
39.2
8
7.5
7
GDA 0630
63
46.2
8
7.5
7
GDA 0650
65
48.2
8
7.5
7
GDA 0700
70
53.2
8
7.5
7
GDA 0750
75
58.2
8
7.5
7
GDA 0800
80
63.2
8
7.5
7
GDA 0850
85
68.2
8
7.5
7
GDA 0900
90
73.2
8
7.5
7
GDA 0950
95
78.2
8
7.5
7
GDA 1000
100
80
10
9.5
10
GDA 1050
105
85
10
9.5
10
GDA 1100
110
90
10
9.5
10
GDA 1150
115
95
10
9.5
10
GDA 1200
120
100
10
9.5
10
GDA 1250
125
105
10
9.5
10
GDA 1300
130
110
10
9.5
10
GDA 1350
135
115
9.5
10
10
GDA 1400
140
120
10
9.5
10
GDA 1450
145
125
10
9.5
10
GDA 1500
150
130
10
9.5
10
GDA 1550
155
135
10
9.5
10
GDA 1600
160
140
10
9.5
10
GDA 1700
170
150
10
9.5
10
GDA 1800
180
160
10
9.5
10
GDA 1900
190
170
10
9.5
10
GDA 2000
200
172
13
12.5
12
GDA 2100
210
182
13
12.5
12
GDA 2200
220
192
13
12.5
12
GDA 2250
225
197
13
12.5
12
GDA 2350
235
207
13
12.5
12
GDA 2400
240
212
13
12.5
12
GDA 2500
250
222
13
12.5
12
GDA 2650
265
237
13
12.5
12
GDA 2750
275
247
13
12.5
12
GDA 2800
280
252
13
12.5
12
GDA 2900
290
262
13
12.5
12
GDA 3000
300
272
13
12.5
12
GDA 3100
310
282
13
12.5
15
GDA 3200
320
292
12
12.5
15
GDA 3400
340
312
13
12.5
15
GDA 3500
350
322
13
12.5
15
GDA 3600
360
332
13
12.5
15
GDA 3800
380
352
13
12.5
15
GDA 4000
400
364
20
19.5
15
GDA 4200
420
384
20
19.5
15
GDA 4250
425
389
20
19.5
15
GDA 4500
450
414
20
19.5
15
GDA 4800
480
444
20
19.5
15
GDA 5000
500
464
20
19.5
15
GDA 5600
560
524
20
19.5
18
GDA 6000
600
564
20
19.5
18
GDA 6300
630
594
20
19.5
18
GDA 6500
650
614
20
19.5
18
GDA 7000
700
664
20
19.5
18
GDA 7200
720
684
20
19.5
18
GDA 7500
750
714
20
19.5
18
GDA 7800
780
744
20
19.5
18
GDA 8000
800
764
20
19.5
18
GDA 8500
850
814
20
19.5
18
GDA 9000
900
864
20
19.5
18
GDA 9500
950
914
20
19.5
18
GDA 9800
980
944
20
19.5
18
GDA 10000
1000
964
20
19.5
18

如需规格型号不在本目录中.请直接与本公司联系
