    SPG组合密封圈沟槽尺寸与规格表

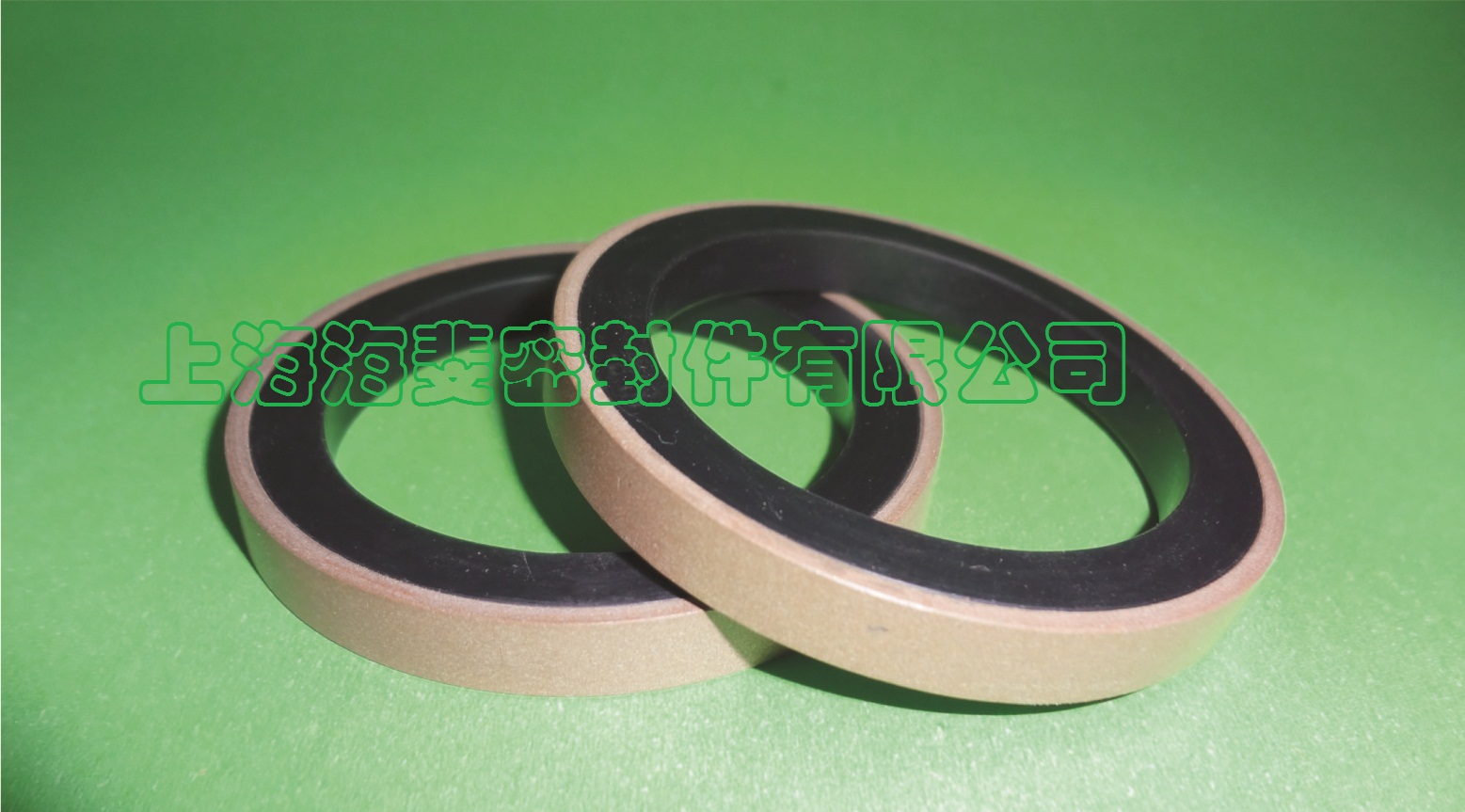

SPG组合密封圈



一.性能与用途

    由一个抗磨的填充聚四氟乙烯(PTFE)环

点击查看大图

和矩形橡胶密封圈组成。矩形圈提供预紧力,

可对PTFE方形环的磨损起补偿作用。液压系统

.往复运动,在高压和低压及高频工况下的双

向活塞密封。这是一种大范围应用的标准组合

密封。

二.特点

滑动材料用填充聚四氟乙烯,此密封件具有很底的摩擦阻力,消除了爬行,确保有很高的

耐磨性。因单个密封件有双向密封能力,故省去了安装空间。

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

1.5 m/s

0 ~ 35 Mpa

-30℃ ~ +200℃
(取决于O型圈材料)

通用石油基液压油,水、乙二醇液压油,油-水乳化型液压油

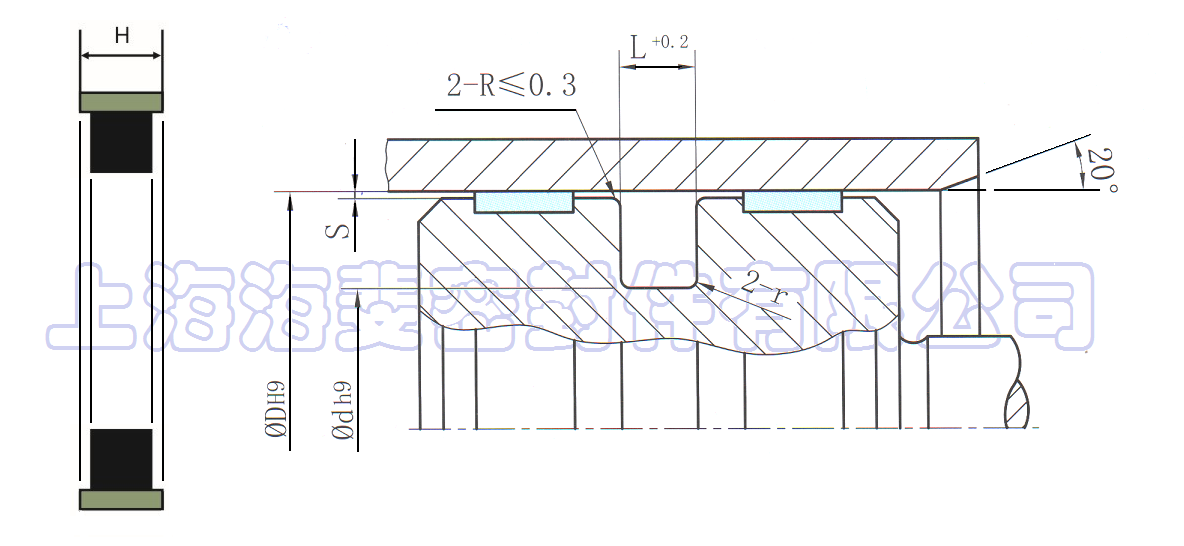

五.SPG组合密封圈产品按装结构图及沟槽尺寸 (单位:mm)



点击查看大图

    SPG组合密封圈安装尺寸

缸径

沟槽直径

沟槽宽度

高度

最大径向间隙S max

D H9

d h9

L+0.2

H

10 Mpa

20 Mpa

30 Mpa

15-29.9

D-6.0

3.2

3.0

0.40

0.25

0.15

30-62.9

D-8.5

4.0

3.8

0.40

0.25

0.20

63-169.9

D-14.0

6.5

6.3

0.50

0.35

0.25

170-400

D-20.0

10.0

9.8

0.70

0.50

0.30

六.SPN组合密封圈规格表 (单位:mm)
订货号
孔径
沟槽直径
沟槽宽度
D h9
d h9
L +0.2
SPN 0300
30
20.5
4.5
SPG 0315
31.5
22
4.5
SPG 0320
32
22.5
4.5
SPG 0350
35
25.5
4.5
SPG 0355
35.5
26
4.5
SPG 0400
40
30
4.5
SPG 0450
45
35
4.5
SPG 0500
50
40
4.5
SPG 0550
55
45
4.5
SPG 0560
56
46
4.5
SPG 0600
60
50
4.5
SPG 0630
63
48
7.5
SPG 0650
65
50
7.5
SPG 0690
69
54
7.5
SPG 0700
70
55
7.5
SPG 0710
71
56
7.5
SPG 0750
75
60
7.5
SPG 0800
80
65
7.5
SPG 0850
85
70
7.5
SPG 0900
90
75
7.5
SPG 0950
95
80
7.5
SPG 1000
100
85
7.5
SPG 1080
108
92
7.5
SPG 1100
110
94
7.5
SPG 1120
112
96
7.5
SPG 1200
120
104
7.5
SPG 1250
125
109
7.5
SPG 1300
130
114
7.5
SPG 1400
140
124
7.5
SPG 1450
145
129
7.5
SPG 1500
150
134
7.5
SPG 1550
155
139
7.5
SPG 1600
160
144
7.5
SPG 1700
170
148
11
SPG 1800
180
158
11
SPG 1900
190
168
11
SPG 2000
200
178
11
SPG 2040
204
182
11
SPG 2100
210
188
11
SPG 2200
220
198
11
SPG 2240
224
204
11
SPG 2250
225
203
11
SPG 2300
230
208
11
SPG 2400
240
218
11
SPG 2500
250
228
11
SPG 2600
260
236
12
SPG 2700
270
246
12
SPG 2800
280
256
12
SPG 2900
290
266
12
SPG 3000
300
276
12
SPG 3100
310
286
12
SPG 3200
320
296
12
SPG 3300
330
308
12
SPG 3600
360
336
12
SPG 4850
485
455
15
SPG 5000
500
470
15
SPG 5500
550
520
15
SPG 6000
600
570
15
SPG 6500
650
620
15
SPG 7200
720
690
15
SPG 8000
800
770
15
SPG 9000
900
870
15
SPG 9300
930
890
20
SPG 9500
950
925
18
SPG 10000
1000
960
20
SPG 10600
1060
1020
20
SPG 11200
1120
1080
20
SPG 11500
1150
1110
20
SPG 11800
1180
1130
20
SPG 12100
1210
1170
20
SPG 12500
1250
1210
20
SPG 12600
1260
1220
20
SPG 14000
1400
1360
20
SPG 15000
1500
1460
20
SPG 16500
1650
1600
25
