    SPGW组合密封圈沟槽尺寸与规格表

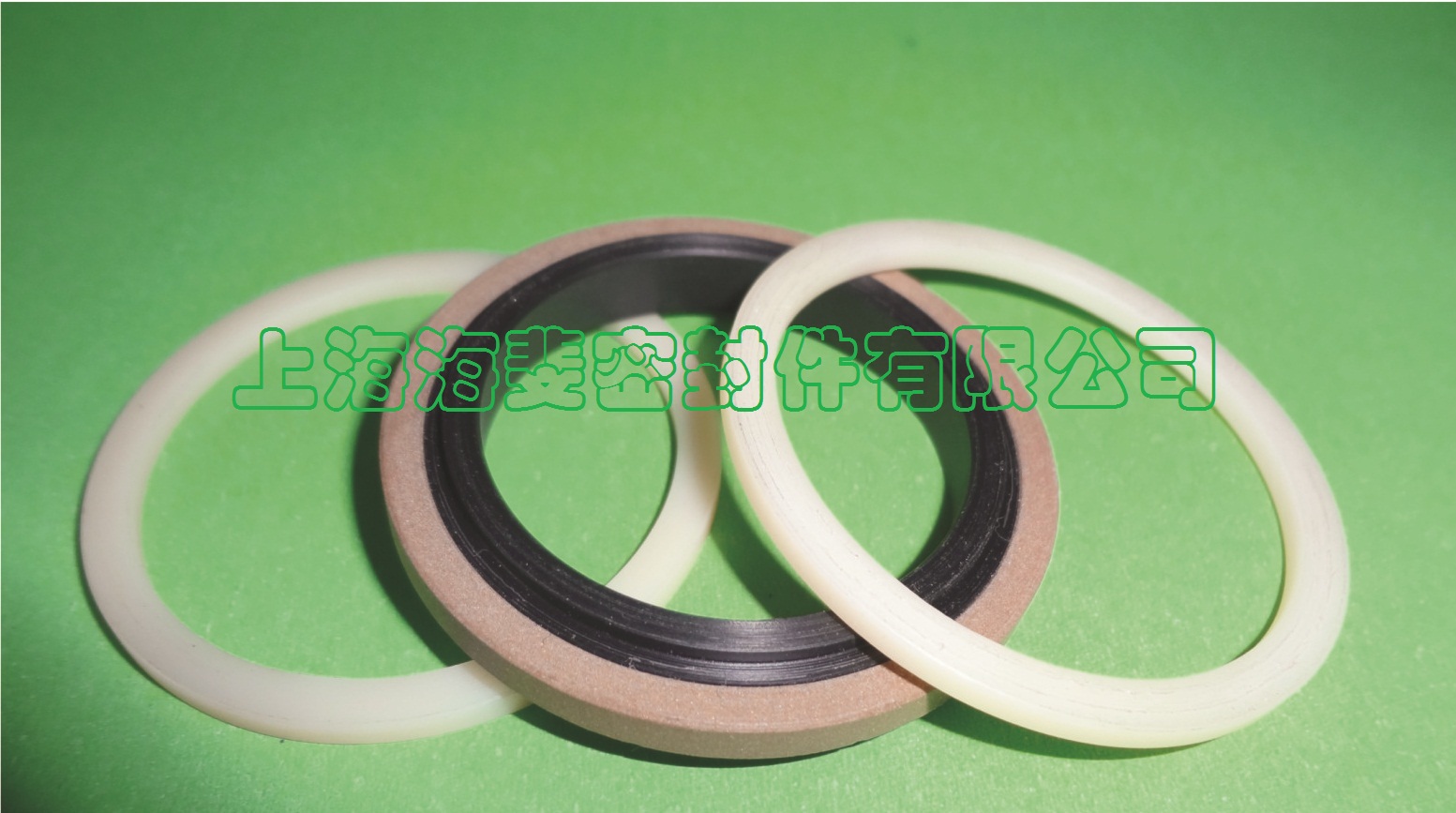

SPGW组合密封圈



一.性能与用途

    SGPW组合密封由一个密封环、二个平

点击查看大图

垫圈POM或PA支撑环和一个施力的橡胶圈

组成活塞组合密封。液压往复运动系统。

在高压工况下的重载双向活塞密封。特别

适合长行程及范围较广的流体和高温场合

,可适用胶大的活塞间隙。主要应用于重

载或工程机械的油缸活塞密封。具有良好的泄漏控制、抗挤出性和耐损性能,如:挖掘机

、重型压缸等......

二.特点

◇良好的动静密封性能

◇静态和动态的摩擦系数低磨损小

◇沟槽结构简单

◇启动时不爬行、工作稳定

◇可允许较大的挤出间隙

◇由于较大的挤出间隙、在有污物的介质中可安全使用

◇使用寿命长

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
    挡 圈: 尼龙PA或聚甲醛POM
四.工况条件

速    度

压力范围

温度范围

介    质

1.5 m/s

0 ~ 50 Mpa

-30℃ ~ +200℃
(取决于密封圈材料)

石油基液压油、难燃液压油、环保安全液压液(生物油)、水和其它,取决于密封圈材质

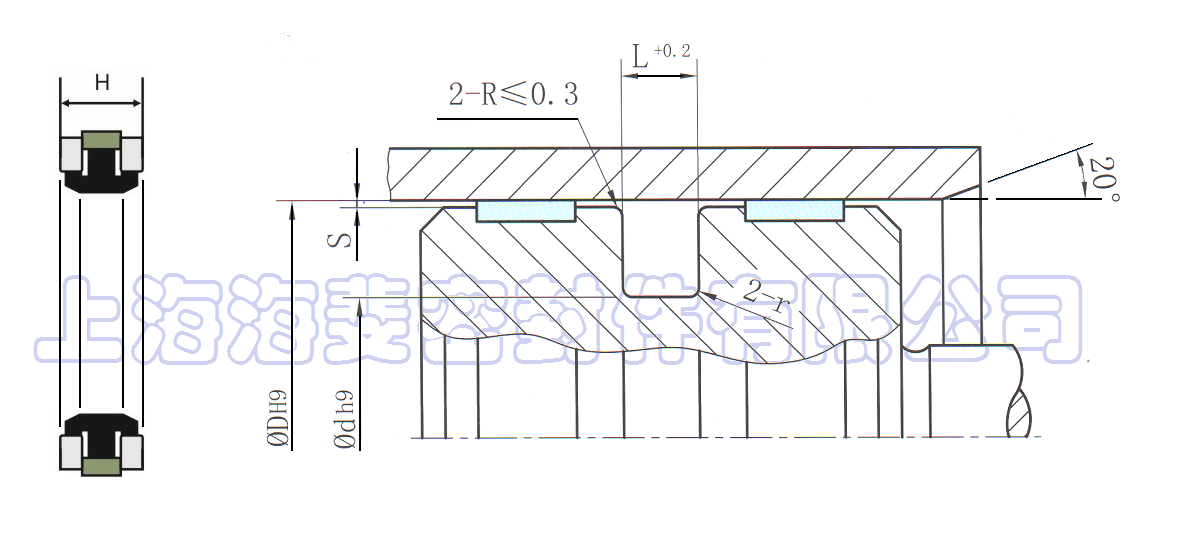

五.活塞密封AQ5产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

六.SPGW组合密封圈规格表 (单位:mm)
订货号
缸径
沟槽直径
沟槽宽度
D h9
d h9
L +0.2
SPGW 0500
50
36
9
SPGW 0550
55
41
9
SPGW 0600
60
46
9
SPGW 0630
63
48
11
SPGW 0650
65
50
11
SPGW 0700
70
55
11
SPGW 0750
75
60
11
SPGW 0800
80
65
11
SPGW 0850
85
70
11
SPGW 0900
90
75
11
SPGW 0950
95
80
11
SPGW 1000
100
85
12.5
SPGW 1050
105
90
12.5
SPGW 1100
110
95
12.5
SPGW 1150
115
100
12.5
SPGW 1200
120
105
12.5
SPGW 1250
125
102
16
SPGW 1300
130
107
16
SPGW 1350
135
112
16
SPGW 1400
140
117
16
SPGW 1450
145
122
16
SPGW 150
150
127
16
SPGW 1550
155
132
16
SPGW 1600
160
137
16
SPGW 1650
165
142
16
SPGW 1700
170
147
16
SPGW 1800
180
157
16
SPGW 1850
185
162
16
SPGW 1900
190
167
16
SPGW 2000
200
177
16
SPGW 2100
210
187
16
SPGW 2200
220
197
16
SPGW 2250
225
202
16
SPGW 2300
230
207
16
SPGW 2400
240
217
16
SPGW 2500
250
222
17.5
SPGW 2600
260
230
17.5
SPGW 2700
270
242
17.5
SPGW 2800
280
252
17.5
SPGW 3000
300
272
17.5
SPGW 3200
320
292
17.5
SPGW 3500
350
322
17.5

如需规格型号不在本目录中.请直接与本公司联系
