    GKDF组合密封|GKD活塞密封圈沟槽尺寸与规格表




GKDF组合密封/GKD活塞密封圈



一.性能与用途

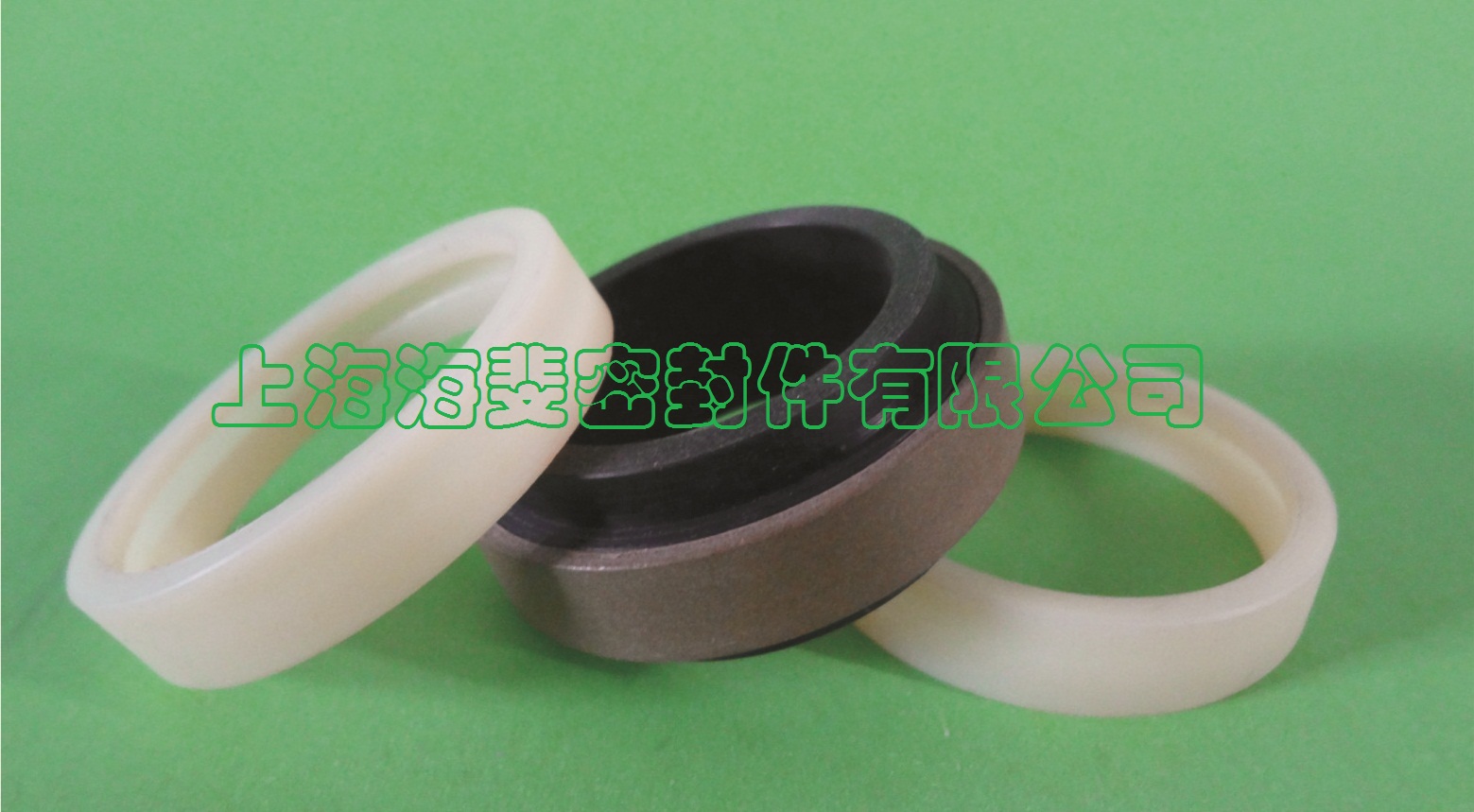

    GKDF组合密封由密封环、弹性圈、

点击查看大图

和二个导向套组成,导向套起定位和导

向作用,弹性圈提供预紧力并补偿密封

环的磨损,密封环与油缸内孔形成配合

对偶面而产生密封效果,适用于油缸活塞

塞的密封,GKDF具有双向密封效果。

二.标准材料
    导向套: 尼龙PA或填充聚四氟乙烯(F-PTFE)
    挡 圈: 尼龙PA或填充聚四氟乙烯(F-PTFE)
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
三.工况条件

速    度

压力范围

温度范围

介    质

1 m/s

0 ~ 45 Mpa

-30℃ ~ +200℃
(取决于密封圈材料)

液压油、水和乳化液,取决于密封圈材质

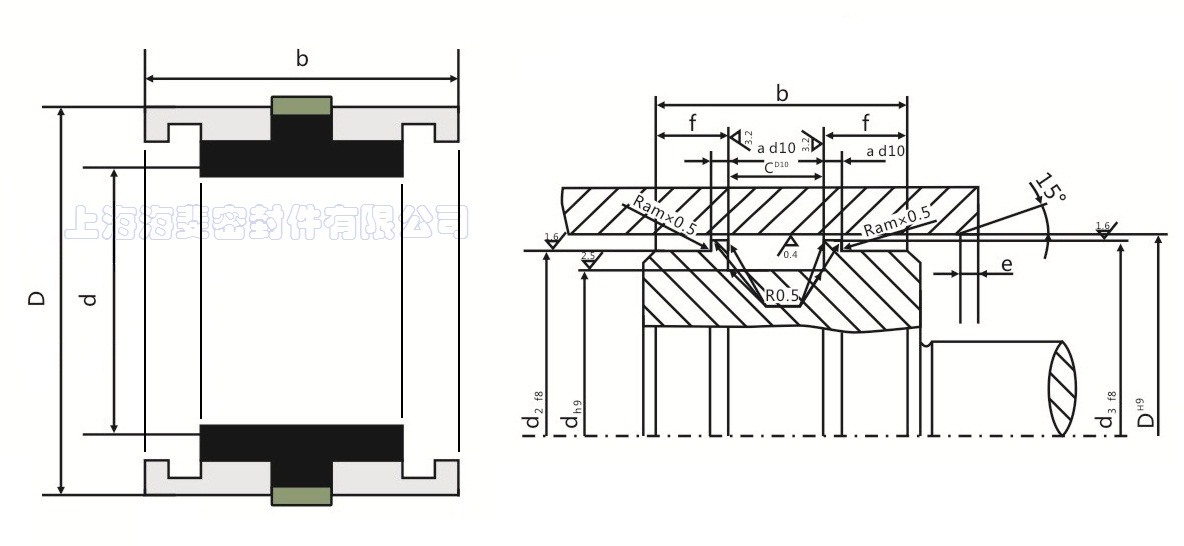

四.GKDF组合密封产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

五.JKDF组合密封规格表 (单位:mm)
订货号
D
d
b
d2
d3
a
c
f
e
GKDF 0400
40
26
30
32
36
3.5
15.5
7.25
7
GKDF 0450
45
31
30
37
41
3
15.5
7.25
7
GKD F0500
50
34
32
42
46
3
20.5
5.8
7
GKDF 0550
55
39
32
47
51
3
20.5
5.8
7
GKDF 0560
56
40
32
48
52
3
20.5
5.8
7
GKDF 0600
60
44
32
52
56
3
20.5
5.8
7
GKDF 0630
63
47
32
55
59
3
20.5
5.8
7
GKDF 0650
65
49
32
57
61
3
20.5
5.8
7
GKDF 0700
70
54
32
62
66
3
20.5
5.8
7
GKDF 0750
75
59
32
67
71
3
20.5
5.8
7
GKDF 0800
80
62
36
72
76
3
22.5
6.8
7
GKDF 0850
85
67
36
77
81
3
22.5
6.8
7
GKDF 0900
90
72
36
82
86
3
22.5
6.8
7
GKDF 0950
95
77
36
87
91
3
22.5
6.8
7
GKDF 1000
100
82
36
92
96
3
22.5
6.8
7
GKDF 1050
105
87
36
97
101
3
22.5
6.8
10
GKDF 1100
110
92
36
102
106
3
22.5
6.8
10
GKDF 1150
115
97
36
107
111
3
22.5
6.8
10
GKDF 1200
120
102
36
112
116
3
22.5
6.8
10
GKDF 1250
125
103
43
115
121
4
26.5
8.3
10
GKDF 1300
130
108
43
120
126
4
26.5
8.3
10
GKDF 1350
135
113
43
125
131
4
26.5
8.3
10
GKDF 1400
140
118
43
130
136
4
26.5
8.3
10
GKDF 1450
145
123
43
135
141
4
26.5
8.3
10
GKDF 1500
150
128
43
140
146
4
26.5
8.3
10
GKDF 1550
155
133
43
145
151
4
26.5
8.3
10
GKDF 1600
160
138
43
150
156
4
26.5
8.3
10
GKDF 1700
170
148
48
160
166
6
26.5
10.8
10
GKDF 1800
180
158
48
170
176
6
26.5
10.8
10
GKDF 1900
190
165
48
180
186
4.5
31.5
8.3
10
GKDF 2000
200
175
48
190
196
4.5
31.5
8.3
10
GKDF 2100
210
185
58
200
206
8
31.5
13.3
12
GKDF 2200
220
195
58
210
216
8
31.5
13.3
12
GKDF 2500
250
225
74
240
246
15
31.5
21.3
12
GKDF 2750
275
250
74
265
271
15
31.5
21.3
12
GKDF 2800
280
255
74
270
276
15
31.5
21.3
12
GKDF 2900
290
265
74
280
286
15
31.5
21.3
12

如需规格型号不在本目录中.请直接与本公司联系
